结构与性能：

我公司生产的列管式磷酸浓缩石墨加热器是国内独家釆用红外线窑炉对压型石墨管进行高温处理,明显提高了石墨管的运行安全稳定性,其粘结剂采用高强度改性树脂提高了各粘接部位的强度。

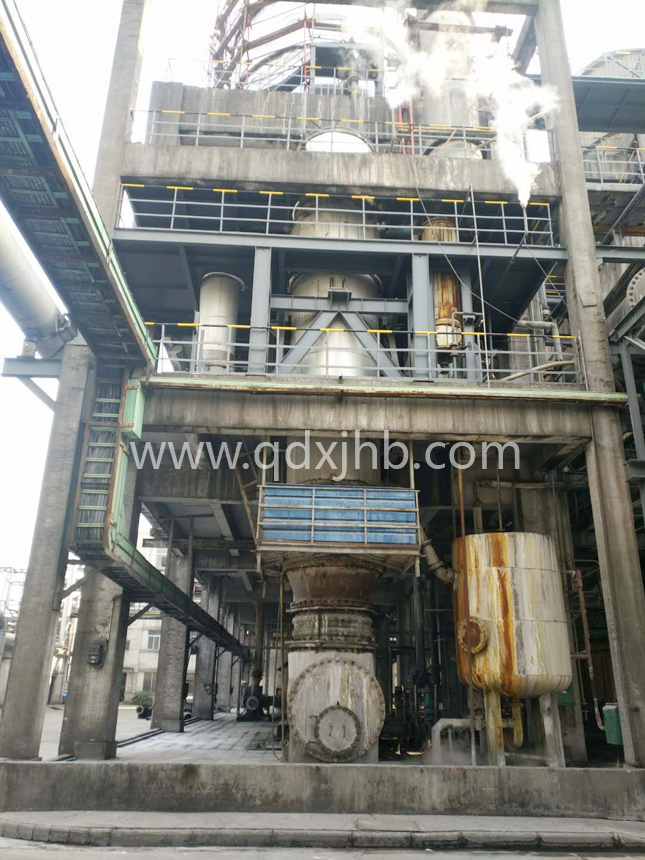

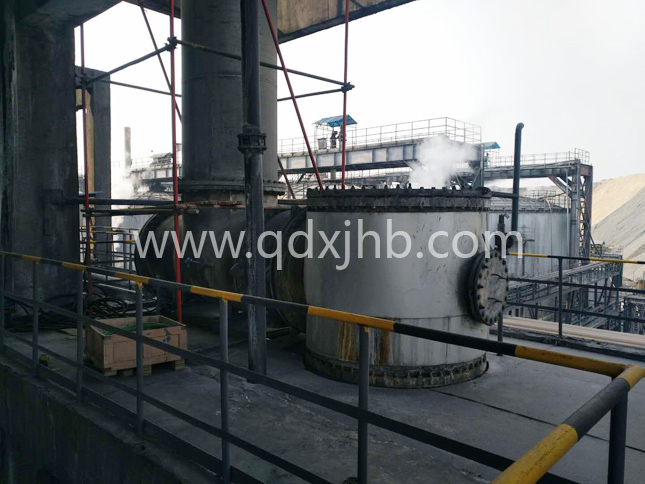

本公司通过集合国内顶尖换热器设计研究专家根据各地不同品质的磷矿优化设计的磷酸浓缩加热器其产量、能耗、开车保障率均可与进口设备相媲美,其性价比远优于进口设备,大量用户投入使用均取得了良好的经济效益。

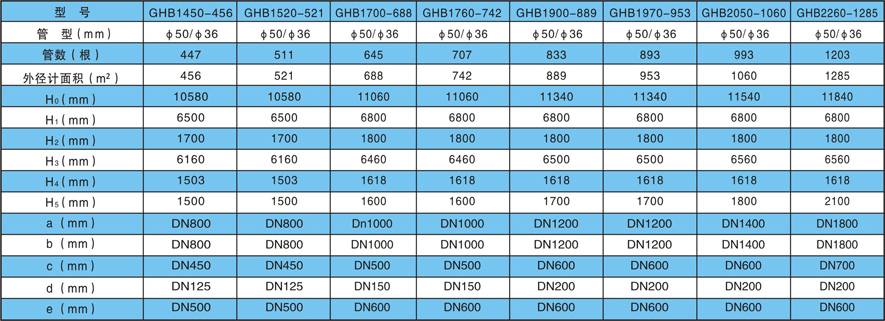

目前我公司开发的产品可匹配单系列3-15万吨/年磷酸浓缩系统,配套于6-60万吨/年传统法磷酸二铵生产,

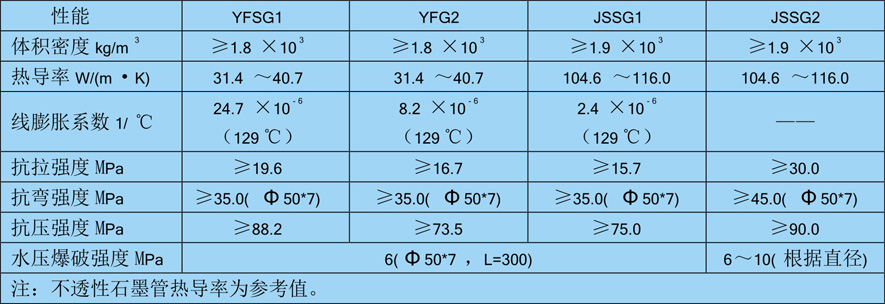

技术特性：

设计温度：-20~130℃
设计压力：壳程0.4MPa，管程0.4MPa

执行标准：

XJ-2016-12

安装、运输注意事项

石墨加热器安装,除应遵守安装施工的一般规定外,还应注意下列事项。
1、列管式石墨加热器主体是非金属脆性材料,耐冲击性能低,经受不了外来冲击、敲打
2、因经过运输和搬移,垫片收缩引起联接螺栓松动,易造成衬垫处和填料函泄露,在安装前应仔细检查,拧紧螺栓,按标牌规定进行水压试验;
3、吊装起重工具使用前应认真检查,起吊应轻起轻放,调动时不准触地拖拉,裸露石墨件严禁撬动或用钢丝绳捆扎;
4、设备安装支座定位焊接,壳体内必须灌水后进行;
5、接管法兰对外联接时,不得强行安装,紧螺栓时应对称均力扭紧;
6、设计安装的垂直度不大于总高度的0.1%;
7、与浮动封头联接管路时,管道上必须安装热补偿装置
8、加热器使用时,必须在蒸汽进口管路上安装汽水分离器,以避免发生水击损坏设备;

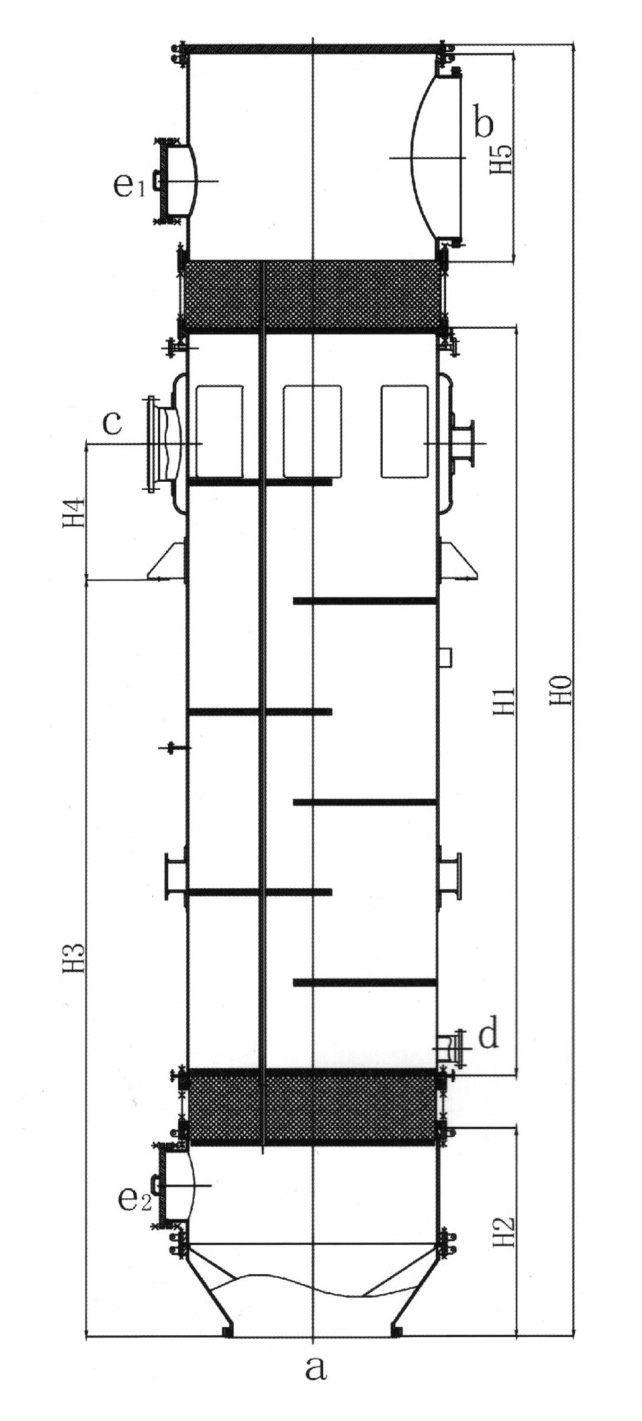

9、本设备为立式安装。

使用注意事项

1、避免物料介质强烈冲击作用,在开阀门时用由小到大逐渐调大
2、避免操作压力、温度的突变和超温,当管道压力、温度超过设备使用条件时,应在设备前安装减温、减压装置;
3、加热设备使用时,应先导入物料,后开蒸汽阀门,停车操作顺序与上述相反;
4、设备使用中应经常排泄壳体的不凝缩气体;
5、冬季使用停止生产时,应排净设备内物料和壳程冷凝水以防止冻坏设备;
6、操作中如发现密封结构渗漏时,应停车进行维修;
7、设备传热效率低落时,应停止使用,选用适当浓度稀硫酸进行熬煮,管内若被结晶堵塞时可用高压水枪进行清洗,清洗时表压不应超过20MPa;
8、操作时若发现传热管渗漏时,应停车进行检査,渗漏管数减少时,可采用堵塞法处理,若渗漏管较多时(总管数15)可采用换管法补修,检修后设备按试压规定检查合格方可使用。
